橋式稱重傳感器作為大型電子衡器中的重要部件，其可靠性和計量性能的穩 定性尤為重要。本文對橋式稱重傳感器進行疲勞試驗，研究疲勞試驗特性中載荷的幅值、載 荷的循環次數對傳感器性能參數的影響規律，對于傳感器的設計及大型電子衡器的使用具有 重要的指導意義。

1.引言

橋式稱重傳感器作為電阻應變式稱重傳感器 的一種，以其獨特的結構、優越的性能，廣泛應 用于大型電子衡器中，其優點有：對加載點變化 不敏感，抗偏載性能好，固有線性好、安裝方便、固定不旋轉，制造成本低。為了保證傳感器在 “服役”期內不發生疲勞破壞，且其計量性能穩定 可靠，本文主要開展了橋式稱重傳感器疲勞失效 分析研究，研究其在交變應力作用下的性能變化，

對于傳感器的設計提出指導意義，提高其設計水 平，對生產廠家和使用者具有非常重要的意義。

2.橋式稱重傳感器的材料特性

金屬材料疲勞失效按其載荷循環周次進行分 類，可分為低周疲勞、高周疲勞、超高周疲勞。

目前，在負荷傳感器彈性體中，常用的金屬材料 為40CrNMoA, 40CrNMoA是一種高強度合金結 構鋼，是負荷傳感器彈性體最常用的材料。這種合金鋼屈服強度高，極限抗拉強度大；彈性模量 溫度系數小，線膨脹系數小，且基本為常數，利 于傳感器溫度補償；材料的彈性滯后??；加工方 便，加工后的殘余應力小。所以，40CrNMoA是 傳感器彈性體的理想材料之一。

確定40CrNMoA的疲勞特性，是采用該材料 進行傳感器彈性體結構設計的基礎。國內外學者 對該材料的超高周、高周和低周疲勞特性先后進 行了研究。鑒于負荷傳感器的使用特點，低周疲 勞實驗，得到95%置信度的疲勞應變一壽命關 系如公式0。

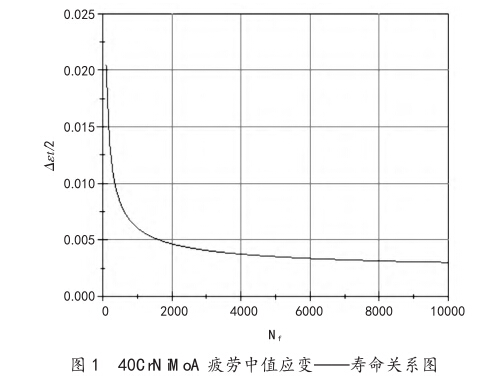

|=0.0052 x -007767+0.8312 x 帥-0J320 0 其對應的疲勞應變一壽命關系，如圖1所示。

3.橋式稱重傳感器疲勞試驗測試分析

傳感器在10萬次以上的加卸載疲勞試驗，不僅能檢驗稱重傳感器和應變計的預期使用壽命； 還可以把各種有缺陷的應變計貼在彈性體上或等 應變梁上做疲勞試驗或超載疲勞試驗，以便檢驗 各種缺陷對應變計和稱重傳感器的使用可能產生 的影響。在傳感器的加卸載疲勞試驗中，傳感器 的性能參數會發生改變，有些參數還會有變好的 趨勢。

本文根據試驗方案的設定，選取2臺橋式稱 重傳感器，試驗采取在500kN疲勞試驗機上先進 行高周疲勞試驗，然后在0.005級的30t靜重式力 標準機上進行計量參數的測試，其中測試的計量 參數包括：重復性、線性、滯后、蠕變及蠕變恢 復、靈敏度、零點漂移。

3.1試驗方法和步驟

3.1.1測試儀器

300kN凈重式力標準機0.005%)

500kN疲勞試驗機（3H)

3.1.2依據標準

JJG 144-2007《標準測力儀檢定規程》

JJG 669-2003《稱重傳感器檢定規程》

3.1.3疲勞試驗流程

（1）試驗流程

如圖2所示。

在進行疲勞加載前，參照」」G 144-2007《標準 測力儀檢定規程》或」」G 669-2003《稱重傳感器檢 定規程》對傳感器各項性能指標進行考核，在其 性能指標達到檢定規程要求后，再進行疲勞加載 試驗。

（2）載荷施加次數n

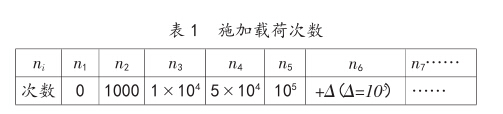

載荷施加次數如表1所示，在進行疲勞加載 過程中，循環載荷在10萬次之前進行1千次、1 萬次及5萬次的加載試驗，超過10萬次之后，載 荷每增加10萬次，暫停疲勞加載，對傳感器進行 靜態計量性能加載，記錄傳感器在進行疲勞試驗 后的各項計量性能參數，通過數據分析發現各項 參數的變化。

（3）施加載荷的F

1）載荷1

最大載荷：100% FS 最小載荷：10% FS

2） 載荷 2 最大載荷：120% FS 最小載荷：10% FS 4載荷頻率 載荷頻率為3H z。

3.2 性能測試

（1）零點漂移

在進行性能測試前第一項指標為零點漂移

測試時，記錄力傳感器的零點輸出值，按以下公 式進行力傳感器的零點輸出Z的計算。觀察并記 錄力傳感器在30m in內的零點變化，按以下公式 進行零點漂移Zd的計算。

Z尸 Oa^-Qornn x 1 00% (2

Of

式中： 30m in內力傳感器零點輸出值

的最大值；

0 0mn 30m in內力傳感器零點輸出值

的最小值；

Of?力傳感器的額定輸出值。

（2）重復性、線性、滯后、靈敏度

對傳感器的性能指標進行檢測，依據391- 2009《力傳感器檢定規程》，對傳感器施加3次預 負荷，每次額定負荷保持時間為30s。檢測點盡量 均勻分布，檢測點不少于5點，逐級施加遞增負 荷,按遞增順序逐點進行檢測，在每級載荷加到 后,保持30s,記錄并讀取數值，直到額定載荷, 然后逐級遞減負荷讀取輸出值。并按照檢定結果, 計算相應的技術指標。

直線度L是表征正行程平均校準曲線與工作 特性不一致的程度。如果采用端點連線作為工作 特性，則線性度為：

L=40^ x 100% 3

0f

式中：紙——行程校準曲線與工作特性曲線 的最大偏差。

滯后H是表征正反行程校準曲線不重合程度 的性能指標。它有傳感器的彈性元件、敏感元件、 材料不同而引起，計算公式為：

H= 40^- x 100% 4

0f

式中：d%—量程內正反行程校準曲線之間 的最大偏差。

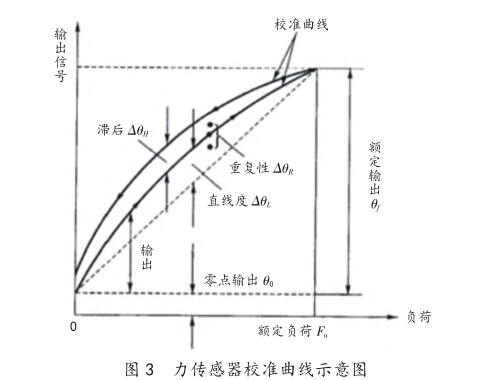

如圖3所示。

重復性R指在不變的試驗條件下，以相同的 方式在傳感器上施加幾次相同載荷，提供連續一 致結果的能力。計算公式為：

R=40^ x 100% 5

0f

式中：紙——進程重復校準時各點輸出差值最大值。

靈敏度S指?jìng)鞲衅黜憫?yīng)（輸出）的變化對相 應的激勵施加的載荷變化的比。靈敏度是傳 感器長期使用中穩定性的一個重要指標。計算公 式為：

S= I 6

軍

式中：軍一激勵電壓平均值。

（3）蠕變和蠕變恢復測試

完成負荷特性測試后，進行蠕變測試，檢查 靈敏度與量程是否與傳感器銘牌相符。參數設置 時選擇與傳感器量程一致的預加載力和蠕變力； 蠕變測試時間：總時間為30m in,按3m in的時間 間隔為測試時間依次讀取輸出值；蠕變恢復時間： 與蠕變測試時間相同。

蠕變指在恒定的載荷下，并且所有的環境條 件和其他可變化量保持不變時，傳感器輸出隨時 間發生的變化。

蠕變：Cp= x 100% 7

蠕變恢復：Cr= x100% 8

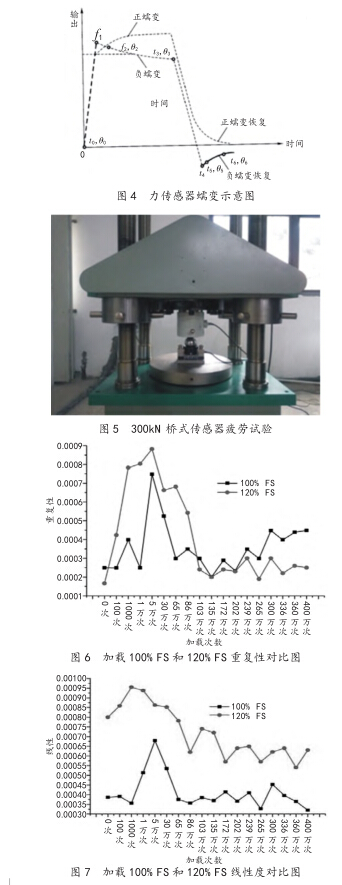

如圖4所示。

3.3試驗結果與分析

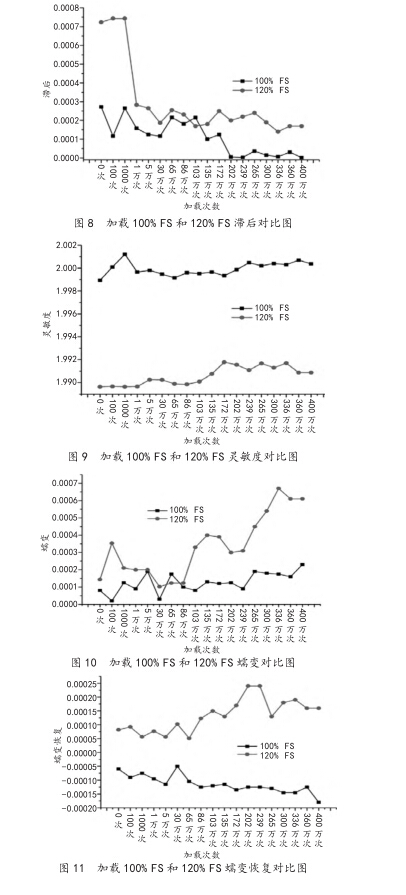

選取兩只量程為300kN、準確度等級為C3級 的橋式稱重傳感器，分別對其施加載荷的幅值為 100%FS和120%FS,試驗結果及分析如下，如圖

5、圖6、圖7、圖8、圖9、圖10、圖11所示。

（1）重復性、線性

在100萬次之內重復性隨加載次數增加波動 較大，有升有降，在100萬次之后逐漸減小并趨 于穩定。

線性隨著加載次數的增加逐漸減小并趨于穩

定。

（2）滯后

隨著加載次數的增加滯后不斷減小，并逐漸 趨近于零，載荷幅值為120% FS的下降幅度明顯大 于 100% 。

（3）靈敏度

靈敏度隨加載次數的增加變化并不明顯，相 對比較穩定。

（4）蠕變及蠕變恢復

蠕變參數隨著加載次數增加波動，但整體呈 上升趨勢。均未超差。

4.結論

本文通過對2只橋式稱重傳感器的實驗對比 研究，得出結論如下。

（1）本實驗設計使用的該負荷傳感器，結構設 計合理，傳感器中的應力和應變小，抗疲勞性能 好，傳感器在循環400萬次載荷作用下，未出現 疲勞斷裂現象。

（2）對比兩只承受100% FS和120% FS額定載 荷作用下的橋式傳感器，承受120% FS的傳感器其 線性、蠕變和蠕變恢復等性能在循環加載中變化 明顯，所以，在負荷傳感器的設計中，在靈敏度 滿足要求的情況下，宜降低傳感器的額定應變， 從而獲得計量性能更穩定的傳感器。
