介紹了如何應用計算機技術對木材運輸信息進行可視化動態管理。根據木材生產企業實際存在的問 題，提出具體實施方案。重點解決抓拍和存儲樹種圖像的問題。

隨著科學技術的發展，越來越多的新技術被應用 到林業生產和管理中。應用計算機技術對木材資源進 行可視化的動態管理，是現代木材生產管理的需要和 發展趨勢。為了適應這一需要，我們研發了數字林業智 能地磅圖像處理系統。本系統主要應用Delphi語言開 發管理平臺和用SQLServer 2000語言編寫數據庫，然 后用ADO控件來鏈接數據庫。

該系統可將木材信息納入計算機進行實時監控， 從而杜絕了不法工作人員與客戶相互勾結損公肥私的 非法交易，有效地封堵了企業的效益流失。

1.系統需求分析

目前在木材發售過程中還沒有進行計算機聯網， 這不符合信息化管理的要求，領導也不能及時掌握木 材發售詳細情況，導致國有資源流失嚴重。為此，我們 要建立一套符合現代化管理的解決方案，以減少因人 為因素帶來的經濟損失，特別要避免因人為更改樹種 造成的損失。我們在計算木材材積時是用質量除以系 數，系數是隨著樹種而改變的。如果把原有樹種改成一 種系數較大的樹種，那么計算出來的體積就會變小，不 法人員就會有利可圖。我們可以用抓拍樹種圖像的方 法來避免人為修改樹種，獲取圖像后還要解決如何把 圖像存入數據庫的問題。目前對于圖像數據的存儲大 都采用“表+實體”的方法，即圖像數據以文件形式存放 于指定的計算機目錄下，在數據庫表中只反映圖像數 據文件的存儲路徑，這種方式很容易更換新圖片進而 更改樹種及樹種系數。這種管理模式給數據的維護增 加了難度，同時也給數據的安全帶來一定的隱患。因 此，要真正做到各類數據在數據庫中安全管理，最好是 直接將圖像數據存儲在數據庫關系表中。要將圖片存 入數據庫，必須有包含image字段的數據庫，image數據 類型主要用于存儲圖像數據等大段的二進制數據。本 系統選用了 SQL Server 2000數據庫，容量為2GB。當需 要在SQLServer數據庫中存儲圖像數據時，首先應建 立包含image數據類型字段的數據庫關系表。

2.系統功能模塊劃分

在開發應用程序前必須了解系統要實現的各項功 能，對系統的功能模塊作出清晰的劃分，設計出應用程 序的結構，根據需要將系統設計為由四大模塊組成，如 圖1所示。

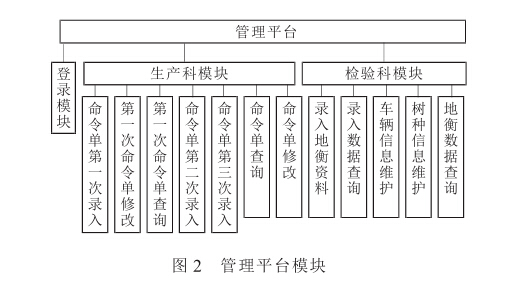

管理平臺模塊主要包括登錄、生產科和檢驗科三 大模塊，各模塊又包含有許多子模塊。具體設計如圖2 所示。

3.數據庫設計

在用Delphi 7編寫程序前必須完成數據庫的設計 以及相關設置。提供給應用程序完成功能的數據庫表格共有7個：①樹種材積信息表格;②第一次錄入命令 單表格;③第二次錄入命令單表格;④車輛信息表格;⑤ 樹種信息表格;⑥用戶信息表格;⑦數據錄入表格。在數 據錄入表格中用image字段來存儲樹種圖像。

4.應用程序窗口設計

該程序由14個窗口組成，如表1所示。

5.地磅數據錄入模塊設計

5.1窗口設計

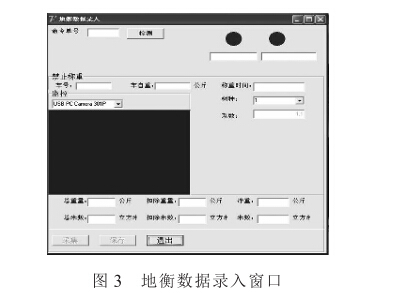

該模塊是防作弊的關鍵模塊。窗口設計如圖3所示。

5.2圖像抓拍及存儲

檢測完畢，一切正常就可以稱重。當按下采集按鈕 時采集稱重信息，同時抓拍樹種圖像。所用抓拍圖像軟 件是 Pegasus Imaging 的 CapturePRO V3.0。CapturePRO V3.0是視頻及圖像輸入工具，支持各種接口的視頻輸入設備如，USB，FireWire，WDM 及 DirectShow 等）。其 包含了一套精心組織的.NET、COM和VCL組件來實現 視頻及圖像的輸入。抓拍圖像后，首先存成JPG圖形文 件。之所以選用JPG而不用BitMap圖形文件形式來存 儲的關鍵是同一批木材其顏色變化不會很大，所以壓 縮后失真度不大，而且JPG形式存儲空間比BitMap形 式小。

我們需要先找到存儲路徑然后再抓拍圖像，這樣 即使此路徑先有一個圖片，抓拍后該圖片也會被覆蓋 而得到新圖像，從而避免人為修改樹種。接下來需對 樹種圖片進行保存，要想把樹種圖片直接保存到數據庫 中必須用流的方式。保存圖像可以用TMsmoryStream 和 TBlobStream，本系統主要用 TMsmoryStream。

6.小結

目前，林業部門己陸續應用計算機網絡化管理，實 現了數字化監控，從根本上改變了林業系統多年來粗 放管理的狀態，減少了人為因素帶來的影響，大大提高 了工作效率。本系統設計采用圖形界面，只要點擊鼠標 或按快捷鍵就可以輕而易舉地完成各種操作，應用該 軟件系統將給用戶帶來顯著的經濟效益和社會效益。 當然，本系統設計中還有許多缺點，抓拍圖像部分也只 是解決了人為更改樹種這一問題，要徹底避免人為修 改數據還應對數據庫進行安全設計。
