隨著科技的發展與進步，地磅在各個領域中的應用越來越廣泛，隨著企業 計量的發展，企業對地磅的要求及性能越來越高。本文介紹數字式地磅升級前的現狀及 升級后的數字式地磅的優點。

1.概述

本方案基于原地磅是Powercell0760數字式傳感器地磅，升級傳感器， 更換連接件，電纜線及儀表等附件，使整個提高 整體防護等級，達到IP68/IP69K,可以用水沖洗， 消除原接線盒引起的故障，大大減少整秤故障率， 支持遠程診斷，提高設備運行效率,破殼自動報警, 精確度更高。

2.地磅使用現狀情況

地磅鋼結構秤體表面油漆有脫落現象，但 結構沒有變形，可以繼續使用。

現用稱重傳感器是數字式傳感器，原料進廠 由于物料特性導致秤體下面及傳感器周?chē)h(huán)境衛 生很差，傳感器性能不好，精度不高，穩定性差， 經常出現計量不準確等問題，傳感器沒有在垂直 狀態下工作，秤體縱向限位螺栓間隙過大，車輛 上秤后導致前后晃動位置過大。

接線盒在秤體蓋板下安裝容易進水受潮，有 部分傳感器保護板已有丟失沒有安裝。

傳感器更新速度之快，我公司使用的Powercell0760數字式傳感器已停產，購買備品備 件困難，若有損壞，不能及時恢復，影響原料的 進出廠。

如果升級傳感器成功，舊傳感器可以作為其 他3臺地磅做備件，做到利舊，滿足其他地磅的正常過磅。

升級內容包括數字傳感器10只，接線盒4 個，信號線10條、總線4條，連接件10套，調 整板10套，稱重顯示儀1臺。

3.地磅升級技術要求

3.1概述

改造所使用的是采用當今世界最先進的數字 式稱重傳感器SLC820和數字式稱重顯示儀而 組成的全電子模塊化地磅。

SLC820數字式稱重傳感器可以確保地磅經 常保持在精確稱重狀態，減少因故障停機所造成 的損失。SLC820數字式稱重傳感器的智能預診斷 功能可持續監測衡器的工作狀態，降低了日常維 護的成本，減少了維護量。

數字式稱重傳感器SLC820采用了嶄新的預診斷設計理念,將汽車衡的可靠性提高到了一個全新 水準，隨時了解衡器的工作狀態。稱重傳感器的 內置微處理器可持續補償不斷變化的外部影響， 例如溫度、非線性、滯后、電壓變動和蠕變等。 數字式稱重傳感器SLC820的特點如下：

1嶄新的可靠性設計理念；

2優異的計量精度；

3超強防雷防作弊能力；

4智能預診斷功能。

3.2改造方案

1拆除原秤體電氣部分（電纜線，接線盒； 2拆除傳感器及連接件；

3吊裝秤體；

4焊接穿線管；

5更換連接件及傳感器；

6連接通電調試；

0儀表安裝調試；

8協助計量局檢定。

3.3改造前后的對比

我們現在所使用的是0760數字稱重傳感器， 在使用過程中經常出現故障。例如：使用壽命短， 維修成本貴；電壓不穩定，數據波動大；高速接 口容易掉落及接觸不良，地磅無法正常工作； 在頻繁使用過程中敏感元件易受損，影響了計量 的準確性，使其無法正常使用。

SLC820稱重傳感器的內置微處理器可持續補 償不斷變化的外部影響，例如溫度、非線性、滯 后、電壓變動和蠕變等。內置預診斷功能是稱重 行業內獨一無二的。在傳統的數字地磅系統中， 影響精度的敏感元件位于接線盒內，由于很難進 行防潮密封而導致失效。SLC820數字式傳感器的 電子元件位于焊接密封的殼體內，具有優異的防 潮、防塵及防干擾性能。SLC820數字式稱重傳感 器網絡（無接線盒取消接線盒后，消除了衡器 的一個常見故障源。SLC820數字稱重傳感器具有 顯著的優勢。

升級傳感器后實現了地磅不間斷工作，減少了故障率的發生，從而提高了數據的準確性， 因此保障了生產系統的連續性。

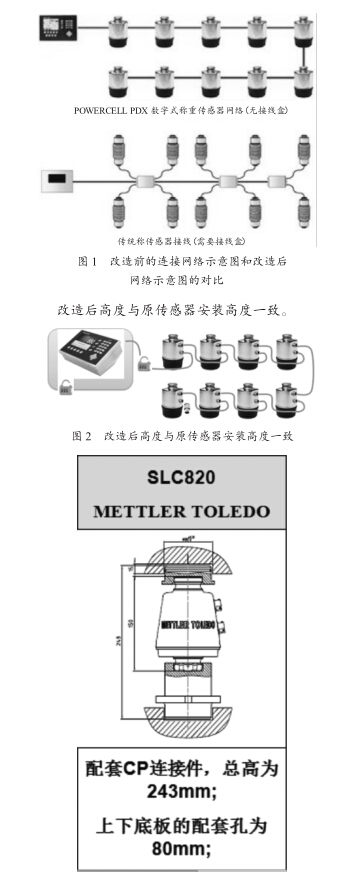

4.連接網絡CAN動態密碼保護示意圖

改造后的好處：

1 PDX數字式傳感器，100%數字信號輸出， 具有極強的抗無線電和環境干擾能力：

2對傳感器進行氣密檢測、報警，防止傳感 器人為破壞：

3采用AES高端加密協議，防止接入非法 器件：

4采用雙屏蔽不銹鋼信號電纜，防水、耐 油、耐磨、抗雷擊、抗鼠害、抗電磁輻射；

@儀表主板和接口板的協議加密；

6儀表和計算機等外設的協議加密。

5結束語

POWERCELL PDX數字式稱重系統已經是電 子地磅發展的局勢，更具有可維護性，避免了一 般數字電子地磅頻繁故障和有效防止作弊損害企 業利益。更能適應露天檢斤稱重場所。最主要的 是能花很少的成本適應舊電子地磅的安裝條件， 舊地基舊衡臺面適應可靠的新技術，可以為企業電子地磅計量提供可靠保證。
