針對我廠100t地磅，在稱量 過程中各種弊端，開發了以計算機 為核心，與原系統的智能儀表及稱 量部件匹配，實現車輛稱量和數據 自動儲存、打印的軟件。提高了計 量數據管理水平。

一、存在問題及改進思想

1.原地磅存在問題

（1）原料進廠后，稱量無法儲存、無法核對， 造成票據管理不嚴。

（2）原系統工作繁瑣，效率低，為管理增加 了人為障礙。

2.設計基本思想

（1）有IC卡作為數據交換的唯一手段，當每 輛原煤車到地衡時，每位司機將IC卡交給司秤 員，IC卡中存有汽車號和汽車原始重量（皮重）。

(2)通過稱量后，將測量的數據傳給計算機， 經過處理后將該次稱量的數據存入數據庫中，存 儲內容包括汽車號、稱量時間（從計算機系統時 間采集）、汽車皮重、汽車毛重、凈重、汽車所屬 單位、煤質，然后由打印機打印出票據。

(3)司秤員在整個稱量過程中操作簡單，只 需確認一次稱量總質量（汽車毛重）和輸人煤質 即可，無權進行其他操作。

(4)每日原料煤入廠結束后，計算機自動進 行統計工作，按原料煤來源統計出送煤單位當曰 的運煤總量及每個級別原料的總量，還可按汽車 號統計出每輛車的當日運煤量。

二、系統原理

1.系統組成

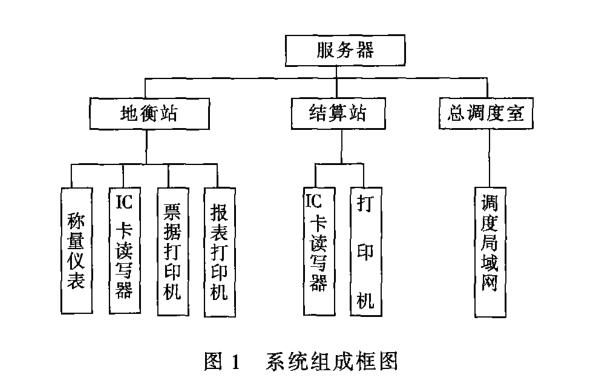

系統組成如圖1所示。地磅工作站用于完成 數據采集工作，結算工作站用于管理車輛運輸和 與送煤單位（煤礦）的費用結算?？傉{(diào)度工作站 是原有的調度局域網絡。

2.系統軟件的模塊和框圖

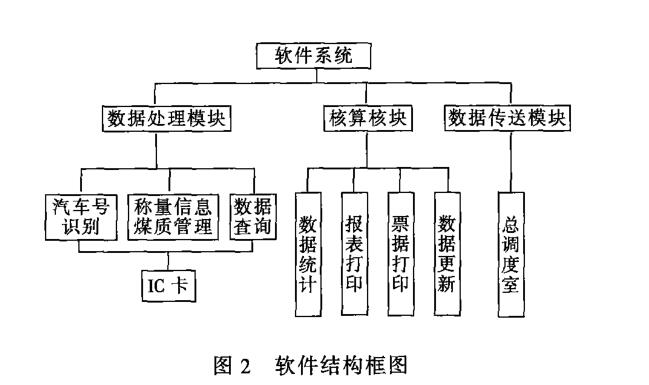

軟件系統如圖2所示。軟件結構分4層，在 功能上各模塊功能是獨立的，但對數據可共享， 這種結構方便程序的設計和調試，有利于將來系 統軟件功能的擴充，提高了程序的可靠性。

(1)數據處理模塊包括3個模塊，其中汽車 號的識別模塊可通過IC卡識別每一輛汽車，并在 原始汽車數據庫中按汽車號讀取該車的原始數據， 用于將來獲得凈重信息及按單位和汽車號統計數 據時使用；稱量信息和煤質管理模塊用于獲得每 車的運煤量和煤質等數據信息，并將這些信息寫入IC卡中；數據查詢模塊用來査詢本日及本月的 進煤情況。

(2)核算模塊包括4個子模塊，其中數據統 計模塊用來統計各個單位或各個汽車當日的運煤 情況（總量和煤質），報表打印模塊將統計模塊的 統計結果按表格形式打印出來；票據打印模塊用 來打印結算單，每輛車憑結算單可領取運輸費， 每單位憑結算表可領取原煤款；數據更新是指每 月對數據庫進行備份后再進行更新。

(3)數據傳送模塊用來隨時把當天的進煤情況 按煤質統計后傳給調度網絡,這樣總調度室可根據生 產要求隨時協調進廠煤的數量和質量,以確保生產。

三、社會效益和經濟效益

(1)本系統是在原來基礎上改造而成，增加 設備費用不足10萬元。

(2)系統正常運行后，杜絕了各類人為因素， 避免了經濟損失，建立了企業信譽。

(3)生產系統協作得力，創造了良好的正常 生產秩序。

(4)系統正常運行后，提高了工作效率，真 正意義上做到了減員增效，具有一定推廣價值。
