電子秤因其方便.快捷.準確.直觀等特點有著廣泛的應用。論文介紹了電子秤的基本原理和優點，針對電子秤使用中出現的故障現 象,研宄了電子秤的故障分析方法.電子秤故障位置的尋找及排除方法，總結了常見故障現象和原因?yàn)橄嚓P(guān)的維護維修人員提供技術參考。

0.引言

隨著科學技術的迅猛發展，電子秤已廣泛應用于 工廠、礦山、港口、倉庫、碼頭等各行各業作為各種物資稱 重計量的設備，在生產經營中占據著不可忽視的地位。 作為主要的稱重計量設備，電子秤的日常使用頻率高， 使用環境多樣，易受到?jīng)_擊、腐蝕、潮濕、粉塵等各種因素 的影響，所以，電子秤在使用中會發生各種各樣的故 障，影響其正常使用。由于電子秤均是承擔重要物資 的稱重計量工作，快速判斷電子衡器故障，迅速排查原 因，恢復使用有著重要的意義。

1.電子秤的基本原理及特點

眾所周知，電子秤是確定物體質量或者作為質量函數 的其他參數的一種計量?jī)x器。電子秤是裝有電子裝置的 一種衡器。電子秤包括電子汽車衡、電子軌道衡、定量 包裝秤、鋼材秤等，一般由秤體、稱重傳感器、測量顯示儀 表、數據輸出的載荷測量、裝置傳力復位系統及限位機構 等幾部分組成。電阻應變式稱重傳感器是電子秤的核 心，它是將電阻應變計粘貼在彈性敏感元件上，然后以適 當方式組成電橋的一種將力(重量)轉換成電信號的轉換 元件。被稱重物品行駛或吊放到電子秤上停穩后，物 品重量通過電子秤秤體及機械連接件作用在稱重傳感 器上，稱重傳感器彈性體受力變形輸出與重量數值成比 例的信號，接線盒將各路傳感器的電信號匯總后送入稱 重顯示儀表進行處理并在顯示窗口上顯示出重量值。

與傳統的杜桿式機械衡器相比，電子秤具有響應 速度快、結構簡單、體積小、重量輕、秤量方便、分辨率高、 秤量值可以數字顯示、穩定性和可靠性好、機械磨損小、 壽命長和維修方便等優點，便于重量信號的遠距離傳輸， 以達到集中控制和生產過程自動控制的目的，可以在機械 秤或機電結合秤無法勝任的工作現場或惡劣環境下工作。

2.電子秤的故障分析方法

一臺電子秤出了故障，需要進行分析、檢查'調修，最后報請有關部門檢定，檢定合格后才能投人使用。這 是一項較為復雜細致的工作，既要有理論知識，又要有實 踐技能。

首先，要求在弄通原理基礎上，可以用看、聞、聽、觸 的直觀檢查法、分割法、元件置換法、電阻電壓測量法等 行之有效的方法來逐段檢查分析判斷。在這里分析的思 路是最重要的，因?yàn)楣收蠈?shí)例是多種多樣的，但是只要檢 修思路對頭，就可觸類旁通，舉一反三。

其次，對電路中各主要測試點的電阻值、電壓值要記 住，對重要的元件開路或短路會產生什么后果也應心中 有數。

最后，還需熟練掌握常用測試儀表的使用以及元件 好壞的判別方法。目前電子衡器的稱重顯示儀表基本上 采用中規模集成電路，在弄通整個原理的基礎上，要對各 集成塊的性能、技術參數和引腳定義有足夠的了解這樣 有助于提高排除故障的能力。最后建議處理故障以后， 要進行小結和反思。以積累經驗和教訓，提高維修效率。

3.電子秤故障位置的查找及排除

電子秤發生故障首先要找出故障發生的部位，如 果儀表開機有顯示，最簡單的方法是借助傳感器模擬器 來檢查。檢查時將傳感器模擬器的四線制信號分別接入 儀表的對應接口腳號，接通電源。如果儀表工作正常，說 明故障在秤體部分;如果儀表工作不正常，說明故障在儀 表部分。

(1)儀表部分故障:儀表故障排除必須由專門檢查人員進 行，用戶可以用更換PCB板的方法先使系統恢復正常， 損壞的PCB板送檢修部門或廠家修理。最簡便的方法 是借助模擬器判斷，將接線盒至儀表的信號電纜線解脫， 將模擬器的插座九芯型扁插座插入儀表接口接通電源， 看儀表工作是否正常。如果儀表工作正常，說明故障在 其它部位;如果儀表工作不正常，故障在儀表。儀表故障排除必須由專門檢查人員進行，用戶可以用更換板的方法先使系統恢復正常，損壞的板送檢修部門或廠家修理。

(2)秤體部分故障:①檢查接線盒內接線板有無受 潮、受腐蝕、器件老化、電位器松動、虛焊，接線接觸不良 等。排除方法主要是用電吹風吹干，加干燥劑，更換接線 板等。②檢查電纜有無短路或斷線。用萬用表測量后排 除。③檢查限位有無頂死。限位裝置有橫向限位裝置和 縱向限位裝置，檢查限位裝置的限位間隙是否正常，如不 正常將其調節至(2 ~3)mm間隙。④檢查臺面負重后變 形程度和臺面水平，在長期使用過程中，一些沖擊或超載 可能導致傳感器受力過大，造成基礎松動，使得各個傳感 器之間的水平度破壞，這種情況需用測平儀分別測量各 腳的相對水平，用X方鋼板墊起使各腳水平誤差小于。 相差較大時要加固地基并找好水平。

(3)傳感器故障:①用數字萬用表測量電阻值。傳感 器信號±EX、士SZ間的阻值為382 ±4歐姆,信號上SI間的 阻值為350 ±1歐姆如果測量數據不在此范圍內，該傳感器可能需要更換。②用數字萬用表測量電壓值，在儀表通電且電子秤為空秤狀態 下，用萬用表的200mV檔測 量信號士SI間的mV值在（2 ~ 3) mV間。在儀表通電且 電子秤為滿秤狀態下，用 萬用表的200mV檔測量信號 士SI間的mV值應在30mV 以下，否則該傳感器有可能 需要更換。③用數字萬用表 測量絕緣性能，將萬用表置 于20Mn檔，表筆一端連屏 蔽線，另一端分別與±EX、 士SE、士SI、外殼相連，如果 顯示“I”則說明傳感器絕緣 性能是好的。否則傳感器絕 緣強度達不到要求，傳感器 輸出的mV信號易受到外界 的電噪信號的干擾。檢查接 線盒內接線板有無受潮、受 腐蝕、器件老化、電位器松 動、虛焊接線接觸不良等； 排除方法主要是用電吹風吹 干，加干燥劑，清潔內部，更 換接線板等。用萬用表測量屏蔽線與其它各線和秤臺的電阻,有無泄露和短路 , 同時檢查各導線與地線或信號電纜外層不銹鋼屏蔽線有無泄漏和短路。如發現有短路現象 ,則需要更換電纜。

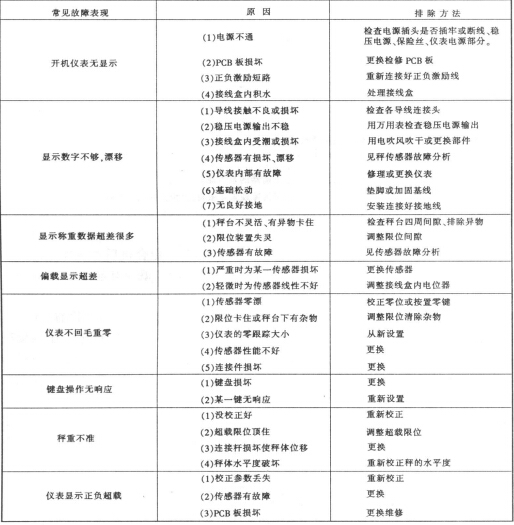

對故障的排除 ,要根據故障發生時的現象, 推測可能的幾種原因, 再逐一排除 ,找到產生故障的確切原因 ,進行維修 ,圖 1 是常見故障現象檢核圖。譬如 ,當顯示漂移現象時, 儀表顯示不穩定 ,少則幾十千克, 多則成百上千千克不停地變動, 可能的原因有:儀表模擬部分損壞 ,電源故障 ,傳感器、接線盒、電纜等有故障引起的信號變化 .秤臺與基礎出現雜物堵塞、限位螺栓與基礎無間隙等。

4.總結

電子秤的種類繁多, 形式各異 ,出現的故障現象也是多種多樣的 ,在故障的判斷查找中, 要根據故障現象 ，多種方法結合使用 ,并結合經驗快速判斷電子秤故障原因,迅速排查故障,復電子秤的使用。

論文歸納的為電子秤常見的一些故障檢查與維修方法,基本上可以滿足維修、檢測人員日常工作的需要，但是在實際中也存在一些較特殊的故障 ,需要我們進一步鉆研理論知識、總結實踐經驗 ,以便及時排除電子秤出現的種種故障。
