0.前言

我公司地秤每天擔負著原(燃)材料進廠、熟料 出廠的計量，運行多年來，由于原管理電腦配置低、 性能差，安全系數及穩定系數均很差，造成運行不穩 定;而且稱重管理軟件功能不完善，經常造成稱重出 錯;再加上無配套的防作弊檢測硬件，無法檢測司機 的作弊，更加無法防止司機與司秤員配合進行作 弊。為進一步加強地秤管理，確保地秤計量的準確、 公平，對地秤系統管理軟、硬件件進行升級改造。

1.地秤系統管理軟、硬件升級改造方案

1.1硬件部分改造

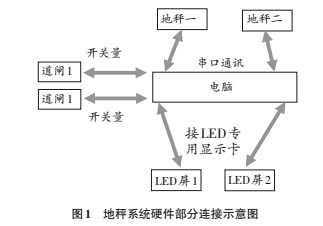

增加視頻監控系統，通過視頻攝像頭監視駕駛 室內、周圍是否有人，并將當前視頻畫面拍照保存以 備查;增加紅外線檢測，以判斷車輛是否完全進人稱 重區域;增加道閘控制，司秤員控制道閘，真正做到 一桿一稱;增加錄音功能，準確記錄司秤員與司機溝 通全過程。改造后，主要硬件部分連接示意見圖1。

1.2軟件部分改造

本次改造時，對軟件系統進行了更新，并提出了 相關要求如下:本次除皮的重量與第一次上秤時的 重量對比，就能判斷出是原料進廠車還是熟料出廠 車;調出第一次上秤時的照片，可讓司秤員作對比， 并在此次保存時再保存一張相片，以備以后查驗;司 秤員輸人驗收單并有扣罰重量及原因；與原皮重庫 內所保存的皮重進行對比，若超過規定的浮動區間， 則提醒司秤員或按預先規定好相應措施進行處理； 在作了所有的驗證并確定無誤后，則保存此次重量 并進行除皮操作;一輛車只能打印一次磅單，若出現 打印機卡紙或其它原因需再打印的時候，則必需由 管理員權限才能打印，并且在磅單上會有“管理員 補”的字樣，以示區別?；谏鲜鲆蠛偷爻討?yīng)該達 到的計量功能等，在本次升級改造中，我們采用了Powerbuilder9.0+sql2005自行開發的地秤管理軟件 系統。

2.地秤系統管理軟硬件升級改造后功能

2.1改造后主界面的操作模塊功能介紹

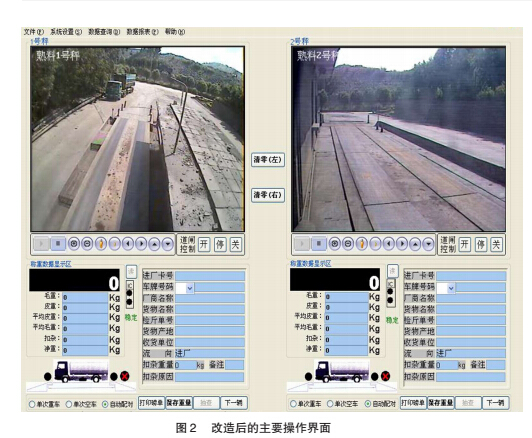

改造后的主界面主要有視頻控制區、過磅車輛 相關信息輸人及顯示區、重量顯示區、地秤狀態顯示 區、LED屏信息顯示區以及菜單區，見圖2。

圖2中，整個主操作界面是分1號秤區和2號秤 區，兩個秤的操作功能是一樣的，視頻控制區可以控 制攝像頭云臺的控制，包括視頻的斷開、連接。主界 面相關操作模塊功能介紹如下。

（1）單次重車。當此項處于鉤選狀態時，即過 秤時只保存一次重量作為毛重，不用除皮，打印出來 的磅單上只有毛重一欄，其它重量欄顯示為0。

（2）單次空車。當此項處于鉤選狀態時，即過 秤時只保存一次重量作為皮重，不用除皮，打印出來 的磅單上只有皮重一欄，其它重量欄顯示為0。

（3）自動配對。默認狀態下都是自動配對模 式，即送貨車輛進廠時稱一下毛重，保存，卸完貨后 再稱一次，除皮，此時就可得出凈重并打印磅單。

（4）保存重量。在車輛按規定停好，司乘人員 全部下車后，司秤員通過攝像頭觀察無異常時，輸人 或選擇相應的資料，保存重量。當車輛來除皮時，只 要輸人車號或在車號下拉框內選擇對應的車牌號， 即可查詢?cè)撥嚨乃行畔?，并顯示之前的毛重和保 存毛重時的攝像頭截圖，司秤員核對無誤后保存重 量進行除皮并打印磅單。

（5）其他。當所有的操作完成后，點擊“下一輛 按鈕”，進人下一輛車稱重周期;道閘控制中的“開” 為打開道閘，“關”為關閉道閘，“停止”為停止道匣當前的動作。

2.2改造后菜單說明

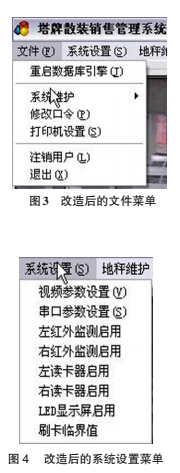

（1）文件菜單見圖 3。其中系統維護:管理 員可進人作常用代碼、 編號的維護操作;修改： 當前登錄用戶可以自行 修改自己的登錄密碼； 打印機設置：用系統打 印機設置窗口進行打印 機的設置;注銷用戶:關 閉主窗口回到登錄窗口 重新登錄

（2）系統設置菜單 見圖4。其中視頻參數 設置：配置視頻服務器 的連接參數；串口參數 設置：配置所有要用到 串口的連接參數;左右 紅外監測啟用：開啟/關 閉紅外監測，當關閉時 紅外監測失效；LED顯 示屏啟用：開啟/關閉 LED屏的顯示，當關閉時即使LED顯示區 內有內容也不會顯示 到LED屏上去；刷卡 臨界值：設定地秤重 量到多少時自動啟動 讀卡器讀卡，默認為 2500 kg，也就是說低 于這個重量則讀卡器 不工作。

(3)數據查詢菜 單見圖5。其中數據 查詢:查詢過秤記錄; 數據報表:相關的統 計報表及班報表。

（1）保存毛重：門衛發進廠卡→送貨車到指定場地排隊等候→司機憑進廠卡過秤，司秤員將進廠卡號輸人系統并輸人其它相關信息—保存重量，確 定所有資料無誤后—通知司機將車開離地秤，打開 道匣，放人下一輛車。

（2）除皮：司機憑卸貨場地化驗室工作人員開 具的驗收單到地秤除皮—司秤員核對驗收單—輸人 車牌號碼—若驗收單上有扣罰，則輸人扣罰重量及 原因—通過攝像頭監視秤上車情況，核對保存毛重 時的照片和現在的車輛是否相符—確認無誤后，就 可保存重量并打印磅單—將磅單交司機并由司機簽 字確認后，將進廠卡交還司機，通知司機將車開離地 磅出廠。

3.結語

升級后管理系統功能相當完善，集成視頻、錄 音、紅外監控、道閘控制等各種功能，能準確記錄司 秤員與司機溝通的全過程，以最大限度地降低被作 弊的可能，以徹底解決稱重不準確及作弊現象等問 題，確保地秤計量的準確、公平。
