由于動態汽車衡在現場檢定過程中會產生龐大的數據采集、記錄、和處理工作，所以開發了動態公路汽車衡檢定數據采集系統。系統實現了不同廠家動態汽車衡檢定數據自動采集、自動分析處理。該數據采集系統的開發，大大提高了檢定工作的效率和數據的準確性和完整性，同時也為分析產品性能提供了科學的技術依據。

1.引言

隨著動態汽車衡的應用越來越廣泛，動態汽車衡的檢定任務也越來越繁重，單憑采用手工記錄和人為判斷的方式難免會出現檢定人員工作量大、檢定數據保存不完整等現象，要提高檢定工作的效率和采集數據的準確性、完整性，必須依靠一套科學準確規范的數據采集和分析管理系統。為此，在前期充分調研的基礎上提出了開發動態汽車衡檢定數據采集系統的要求。

2.技術特點

2.1自動采集動態公路汽車衡數據，并實時顯示車輛信息系統采用自動采集和手動采集兩種模式。自動采集模式適用于檢定人員按照要求需要連續多次重復測試動態汽車衡；手動模式適用于檢查和排除計算機系統軟件與動態公路汽車衡之間的通訊連接情況故障等。

車輛經過該汽車衡時，系統界面會實時顯示詳細的車輛信息。

2.2 動態接口管理，兼容眾多廠商系統采用動態鏈接庫 （DLL） 接口，統一標準通訊協議 （山西省高速公路管理局發布）。目前山西省高速公路各收費站現有的動態公路車輛自動衡器均已支持等。

2.3 動態采集數據庫管理系統可以根據每年檢定計劃動態創建獨立的采集數據庫 （存放采集的待檢定數據），并與系統軟件的基本配置數據庫分開存放。長期使用時，這樣可分解采集的大容量數據，有助于提高系統的運行性能。歷史數據庫也是采用統一的數據結構，這樣便于將來數據挖掘使用。

2.4 支持導出動態檢定合格數據系統可以將當前采集數據庫中的所有動態檢定合格的數據篩選出來，導出到單獨的表中，以便其他軟件使用。

2.5 支持串口通訊協議系統支持 RS-232/485/422 協議。

3.技術實現

系統由 Windows 平臺下著名的快速應用程序開發工具 Delphi 開發，后臺數據庫采用 SQLite 和 Access 數據庫，保證性能的穩定可靠，實現操作的簡單快速，系統采用綠色安裝方式，解壓縮即可運行。

4.系統架構

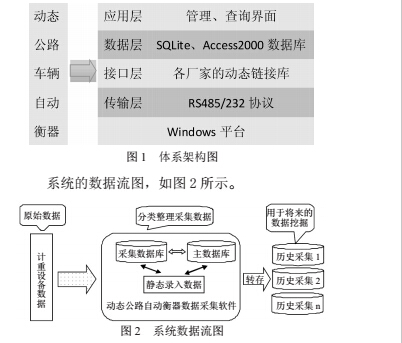

系統基于 Windows 平臺運行，包括應用層、數據層、接口層、傳輸層等。系統架構，如圖 1 所示。

5.系統構成

系統的主要功能包括常規功能、基表維護、高級搜索、備份數據等，系統的功能模塊構成，如圖 1 所示。

常規功能包括基本配置、動態采集配置、靜態數據維護。在基本配置界面選擇采集數據庫和動態公路汽車衡動態鏈接庫文件，也能創建新的采集數據庫和導入新動態公路汽車衡供應商提供的動態鏈接庫文件，即可基本配置完成。在動態數據采集配置界面實現錄入送檢單位、高速路、收費站、車道、通訊協議信息等。

靜態數據維護實現新增和修改動態公路汽車衡的靜態原始數據表信息，包括送檢單位、高速路、收費站、車道及動態公路汽車衡的靜態原始數據等。

基表維護包括送檢單位表、制造單位表、收費站信息表和篩選動態數據。主要實現對各信息表的增加、刪除、修改等維護操作。

在高級搜索界面下實現對動態采集數據、靜態原始數據、收費站信息、送檢單位和制造單位的查詢、預覽和打印操作。

通過數據備份功能實現對主數據庫的備份和修復工作。

6.結論

本文從技術特點、技術實現、系統架構和系統構成等方面初步介紹了自主開發動態公路汽車衡檢定數據采集系統。系統實現了動態公路汽車衡檢定數據的自動采集、存儲、分析處理等功能，包括 4 大模塊、14 個子功能模塊。

該數據采集系統的開發，大大提高了檢定工作的效率、準確性和完整性，而且也為分析產品性能提供了科學的技術依據。同時系統未實現通過檢定數據自動生成檢定證書，需要在接下來的開發中實現。
